西门子直流CPU控制单元221输入输出

西门子直流CPU控制单元221输入输出

简要描述:西门子直流CPU控制单元221输入输出
浔之漫智控技术(上海)有限公司 上海诗慕自动化设备有限公司
本公司销售西门子自动化产品,*,质量保证,价格优势
西门子PLC,西门子触摸屏,西门子数控系统,西门子软启动,西门子以太网
西门子电机,西门子变频器,西门子直流调速器,西门子电线电缆
我公司大量现货供应,价格优势,品质保证,

产品型号:

所属分类:西门子

更新时间:2021-06-29

厂商性质:代理商

详情介绍

西门子直流CPU控制单元221输入输出                 西门子直流CPU控制单元221输入输出

 浔之漫智控技术(上海)有限公司 上海诗慕自动化设备有限公司
本公司销售西门子自动化产品,*,质量保证,价格优势
西门子PLC,西门子触摸屏,西门子数控系统,西门子软启动,西门子以太网
西门子电机,西门子变频器,西门子直流调速器,西门子电线电缆
我公司大量现货供应,价格优势,品质保证,



S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛,覆盖有与自动检测,自动化控制有关的工业及民用领域,包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如:冲压机床,磨床,印刷机械,橡胶化工机械,中央空调,电梯控制,运动系统。S7-200系列PLC可提供5个不同的基本型号的8种CPU供您使用。S7-200 CPU的技术指标

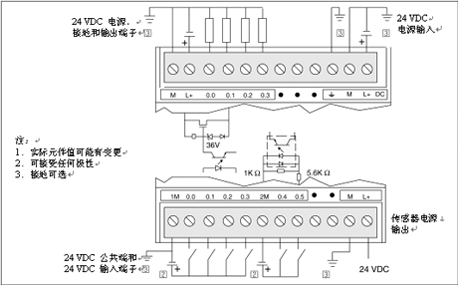

CPU 221 DC/DC/DC 连接器端子图

西门子CPU224中央处理器

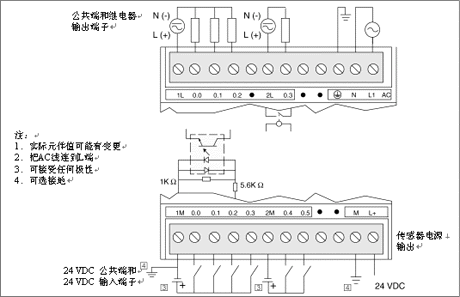

CPU 221 AC/DC/ 继电器连接器端子图

西门子CPU224中央处理器

 CPU221 尺寸图

S7-200系列PLC可提供4种不同的基本单元和6种型号的扩展单元。其系统构成包括基本单元、扩展单元、编程器、存储卡、写入器、文本显示器等。

安全转矩关闭 (STO),防止驱动器主动运动

安全停止 1 (SS1) 功能用于连续监视一个安全制动斜坡

安全限制转速 (SLS) 功能用于防止过某个转速限值的危险移动

安全制动控制 (SBC),用于驱动断电状态下仍处于活动状态的电机制动器,例如,电机止动闸

功能“安全停止 1”和“安全限制转速”都无需使用电机传感器或编码器来执行,执行成本非常低。尤其现有系统也可通过安全技术来更新,不需要更改电机或机械系统。



西门子CPU221继电器输出



“安全限速”和“安全停止 1”功能不能在使用起重装置和绞车的情况下穿设负载。



更多信息请参阅“安全集成”一节中“要点”部分。



有效的馈电技术

PM260 电源模块通过这项技术,连接到标准变频器、且于发电机模式下工作的电机产生的能量可反馈到电源系统。由于不需要制动电阻、制动斩波器和电源电抗器等组件,因此可以避免控制柜的额外冷却和额外空间要求。另外,大大降低了接线和工程与组态成本。同时,还可以大量节省能耗和运行成本。



更多信息请参阅“高效横进技术”一节中的“要点”部分。



革新的冷却方法电子模块的表面漆层

创新的冷却概念和镀层电子模块大大提高了设备的工作寿命和使用时间。这些特性基于以下原则:



使用外部散热片极大地降低了功耗

电子模块不位于空气管道内

针对控制单元采取标准的对流冷却

来自风扇的有空气的都流经散热器

STARTER调试工具

STARTER 调试工具简化了 SINAMICS G120 变频器的调试和维护。通过相关驱动解决方案的操作指导说明以及全面、用户友好的功能,可快速、轻松地调试设备。





Benefits



模块化确保了面向未来驱动器概念的灵活性。

运行期间可更换模板(热插拔)

插入式端子

模块可轻松更换,从而使系统的维护十分方便。

安全功能更加便于将驱动器集成到安全相关机器与设备中

可通过采用 PROFIdrive Profile 4.0 的 PROFINET 或 PROFIBUS 进行通讯

接口数量减少

工厂范围内的工程与组态

安装简单

由于采用革新电路设计(直流链路减少的双向输入整流器),在使用电源模块 PM250 和 PM260 时,可将一个负载的能量回馈到电源系统。这种回馈能力提供了巨大的节约潜力,这是由于不再需要将产生的能量在一个制动电阻器中转换为热量。

当使用 PM260 电源模块时,对于相同的额定功率,创新的 SiC 半导体技术使得变频器比带有可选正弦波滤波器的标准变频器更小。创新冷却概念与镀层电子模块提高了其坚固性和工作寿命

外部散热片

电子部件不位于空气管道内

完全通过对流进行冷却的控制单元

口、S7-200CN 、S7-300、S7-400系列产品;2、西门子触摸屏MP277、MP377、Smart 700/1000、TP177A/B 、OP177、KTP178、TD400C系列等;3、西门子以太网模块CP5621、CP1613、CP342-5、CP343-1、CP234-1系列等;4、西门子软件WINCC V6.2、WINCC7.0、STEP 7V5.5、系列等;5、低压系列、楼宇传感器、执行器、阀门;6、西门子变频器MM4 G110 G120 V10;工业自动化系统集成:1、水处理、流体控制技术;2、食品机械及包装自动化、发酵电气控制;3、空调节能控制;2适用范围----S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛,覆盖有与自动检测,自动化控制有关的工业及民用领域,包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如:冲压机床,磨床,印刷机械,橡胶化工机械,中央空调,电梯控制,运动系统。---- S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。 3CPU单元设计集成的24V负载电源:可直接连接到传感器和变送器(执行器),CPU 221,222具有180mA输出, CPU 224,CPU 224XP,CPU 226分别输出280,400mA。可用作负载电源。不同的设备类型。CPU 221~226各有2种类型CPU,具有不同的电源电压和控制电压。本机数字量输入/输出点。CPU 221具有6个输入点和4个输出点,CPU 222具有8个输入点和6个输出点,CPU 224具有14个输入点和10个输出点,CPU 224XP具有14个输入点和10个输出点,CPU 226具有24个输入点和16个输出点。本机模拟量输入/输出点。CPU 224XP具有2个输入点,1个输出点。中断输入。允许以极快的速度对过程信号的上升沿作出响应。高速计数器。CPU 221/2224个高速计数器(30KHz),可编程并具有复位输入,2个独立的输入端可同时作加、减计数,可连接两个相位差为90°的A/B相增量编码器。CPU224/224XP/226。6个高速计数器(30KHz),具有CPU221/222相同的功能。CPU 222/224/224XP/226。可方便地用数字量和模拟量扩展模块进行扩展。可使用仿真器(选件)对本机输入信号进行仿真,用于调试用户程序。 4模拟电位器CPU221/222 1个。CPU224/224XP/226 2个。CPU221/222/224/224XP/226还具有。脉冲输出2路高频率脉冲输出(大20KHz),用于控制步进电机或伺服电机实现定位任务。实时时钟例如为信息加注时间标记,记录机器运行时间或对过程进行时间控制。EEPROM存储器模块(选件)可作为修改与拷贝程序的快速工具(无需编程器),并可进行辅助软件归档工作。电池模块用于长时间数据后备。用户数据(如标志位状态,数据块,定时器,计数器)可通过内部的级电容存贮大约5天。选用电池模块能延长存贮时间到200天(10年寿命)。电池模块插在存储器模块的卡槽中。编程:CPU 221/222/224/224XP/226STEP 7-Micro/WIN32 V3.1编程软件可以对有的CPU 221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包,但是它只支持对S7-21x同样具有的功能进行编程。STEP 7-Micro/DOS不能对CPU 221/222/224/224XP/226编程。如果使用PG/PC的串口编程,则需要使用PC/PPI电缆。如果使用STEP 7-Micro/WIN32 V3.1编程软件,则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下,通讯速率可高达187.5kbit/s。可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。有两种不同型号的 PC/PPI 电缆带有RS-232口的隔离型 PC/PPI 电缆,用5个DIP开关设置波特率和其它配置项 (见下图)。带有RS-232口的非隔离型 PC/PPI 电缆,用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范,请参阅S7-200 可编程控制器系统手册。当数据从RS-232传送到RS-485口时,PC/PPI 电缆是发送模式。当数据从RS-485传送到RS-232口时,PC/PPI 电缆是接收模式。当检测到RS-232的发送线有字符时,电缆立即从接收模式转换到发送模式。当RS-232发送线处于闲置的时间过电缆切换时间时,电缆又切换到接收模式。这个时间与电缆上的DIP开关设定的波特率选择有关。

西门子CPU221继电器输出

5各型号的优点 CPU 221 本机集成6输入/4输出共10个数字量I/O点。无I/O扩展能力。6K字节程序和数据存储空间。4个独立的30kHz高速计数器,2路独立的20kHz高速脉冲输出。1个RS485通讯/编程口,具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。非常适合于小点数控制的微型控制器。 CPU 222 本机集成8输入/6输出共14个数字量I/O点。可连接2个扩展模块。6K字节程序和数据存储空间。4个独立的30kHz高速计数器,2路独立的20kHz高速脉冲输出。1个RS485通讯/编程口,具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。非常适合于小点数控制的微型控制器。 CPU 224 本机集成14输入/10输出共24个数字量I/O点。可连接7个扩展模块,大扩展至168路数字量I/O点或35路模拟量I/O 点。13K字节程序和数据存储空间。6个独立的30kHz高速计数器,2路独立的20kHz高速脉冲输出,具有PID控制器。1个RS485通讯/编程口,具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子排可很容易地整体拆卸。是具有较强控制能力的控制器。 CPU 224XP 本机集成14输入/10输出共24个数字量I/O点,2输入/1输出共3个模拟量I/O点,可连接7个扩展模块,大扩展值至168路数字量I/O点或38路模拟量I/O点。20K字节程序和数据存储空间,6个独立的高速计数器(100KHz),2个100KHz的高速脉冲输出,2个RS485通讯/编程口,具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。本机还新增多种功能,如内置模拟量I/O,位控特性,自整定PID功能,线性斜坡脉冲指令,诊断LED,数据记录及配方功能等。是具有模拟量I/O和强大控制能力的CPU。 CPU 226 本机集成24输入/16输出共40个数字量I/O 点。可连接7个扩展模块,大扩展至248路数字量I/O 点或35路模拟量I/O 点。13K字节程序和数据存储空间。6个独立的30kHz高速计数器,2路独立的20kHz高速脉冲输出,具有PID控制器。2个RS485通讯/编程口,具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子排可很容易地整体拆卸。用于较高要求的控制系统,具有更多的输入/输出点,更强的模块扩展能力,更快的运行速度和功能更强的内部集成特殊功能。可完全适应于一些复杂的中小型控制系统。 S7-200系列PLC是西门子公司的产品,另外,国内外还有一些厂家生产与其完全兼容的产品,例如德国VIPA公司, CPU
